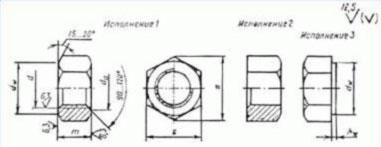

ГОСТ 5915-70 - Гайки шестигранные класса точности В. Конструкции и размеры.СМОТРИТЕ ТАКЖЕ![]() ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ В. Конструкция и размеры Hexagon nuts, product grade B. Construction and dimensions Постановлением Государственного комитета стандартов, мер и измерительных приборов при Совете Министров СССР 18 февраля 1970 г. № 178 срок введения установлен с 01.07.72 в части размера «под ключ» S= 16, 18, 21, 34 мм с 01.01.91 *Переиздание (август 1985 г.) и Изменениями № 2, 3, 4, 5, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г. (ИУС № 3-74, 6-81, 11-83, 8-85). Внесено изм. № 6 и 7 (ИУС 6-89, ИУС 9-95). 1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм. Стандарт полностью соответствует СТ СЭВ 3683-82. (Измененная редакция, Изм. № 4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется. 2. Допускается изготавливать гайки с размерами, указанными в приложении 2. (Измененная редакция, Изм. № 6 ). 3. Допускается изготовление гаек с номинальной высотой m не менее 0,8 и предельными отклонениями по ГОСТ 1759.1-82 при условии соблюдения требований ГОСТ 1759.5-87. (Измененная редакция, Изм. № 6). Пример условного обозначения гайки исполнения 1, диаметром резьбы d=12 мм, с размером «под ключ» S= 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия: Гайка М12-6Н.5 (S18) ГОСТ 5915-70 То же, исполнения 2, с размером «под ключ»S= 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка 2М12´1,25-6Н.12.40Х.016 ГОСТ 5915-70 (Измененная редакция, Изм. № 2, 3, 4, 5, 7). 3. Резьба по ГОСТ 24705-81. (Измененная редакция, Изм. № 2, 4). 3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля-по ГОСТ 1759.1-82. 3б. Допустимые дефекты поверхностей гаек и методы контроля-по ГОСТ 1759.3-83. 3а, 3б. (Введены дополнительно, Изм. № 5). 4. (Исключен, Изм. №5). 5. Технические требования-по ГОСТ 1759.0-87. (Измененная редакция, Изм. № 6). 6. (Исключен, Изм. № 2). 7. Масса гаек указана в приложении 1. 8. (Исключен, Изм. № 4). ПРИЛОЖЕНИЕ 1 Справочное Масса стальных гаек (исполнение 1) с крупным шагом резьбы
Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты: 0,356-для алюминиевого сплава, 1,080-для латуни. (Измененная редакция, Изм. № 6). ПРИЛОЖЕНИЕ 2 Справочное мм
(Измененная редакция, Изм. № 7) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
