ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРКА МЕТАЛЛОВ
КЛАССИФИКАЦИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРКАМЕТАЛЛОВ Классификация Welding of metals Classification | ГОСТ19521-74 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 18 февраля 1974 г. № 445 срок действия установлен
с 01.01.1975 г.
до 01.01.1980 г.
1. Настоящий стандарт устанавливает классификацию сварки металлов по основным физическим, техническим и технологическим признакам.
2. Основные признаки и ступени классификации приведены в табл. 1.
Таблица 1
Группа признаков |
Наименование признаков | Наименование ступеней классификации |
Физические | Форма энергии, используемой для образования сварного соединения | Класс |
| Вид источника энергии, непосредственно используемого для образования сварного соединения | Вид |
Технические | Способ защиты металла в зоне сварки Непрерывность сварки Степень механизации сварки | - |
Технологические | Установлены для каждого вида сварки отдельно | - |
3 Классификация сварки по физическим признакам приведена в табл. 2
Таблица 2
Класс сварки | Вид сварки |
Термический | Дуговая Электрошлаковая Электронно-лучевая Плазменно-лучевая Ионно-лучевая Тлеющим разрядом Световая Индукционная Газовая Термитная Литейная |
Термомеханический | Контактная Диффузионная Индукционнопрессовая Газопрессовая Термокомпрессионная Дугопрессовая Шлакопрессовая Термитнопрессовая Печная |
Механический | Холодная Взрывом Ультразвуковая Трением Магнитоимпульсная |
Примечания:
1 Диффузионная сварка может осуществляться с применением большинстваисточников энергии, используемых при сварке металлов,но выделяется как самостоятельный вид сварки по относительно длительному воздействиюповышенной температуры и незначительной пластической деформации.
2 В комбинированных технологических процессах возможно одновременное использование разных видов сварки.

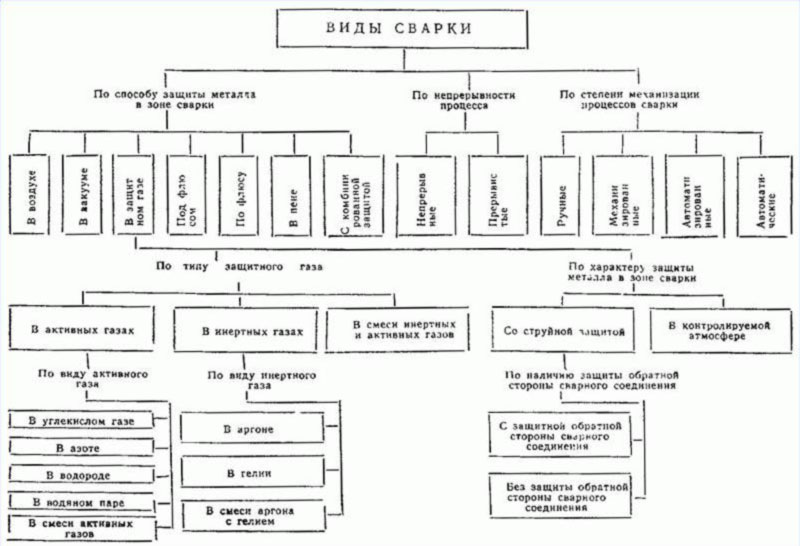

4. Классификация видов сварки по техническим признакам приведена на черт. 1.

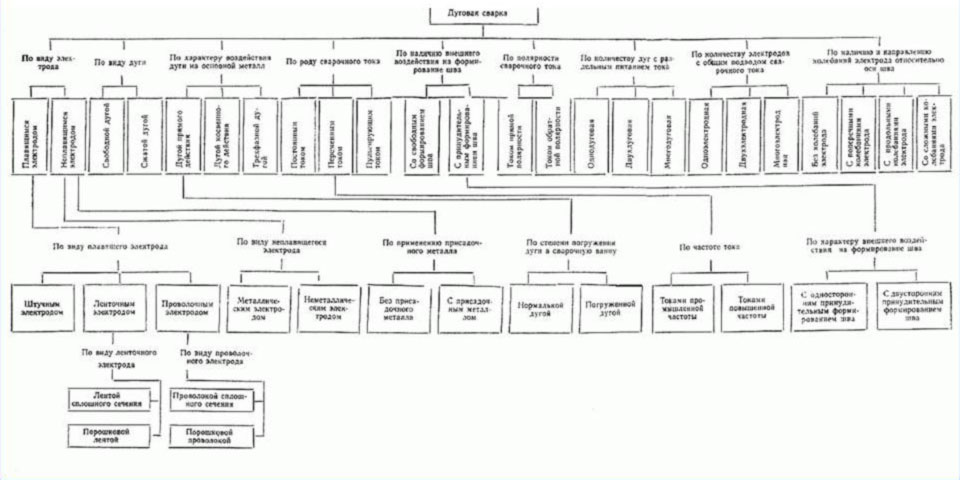

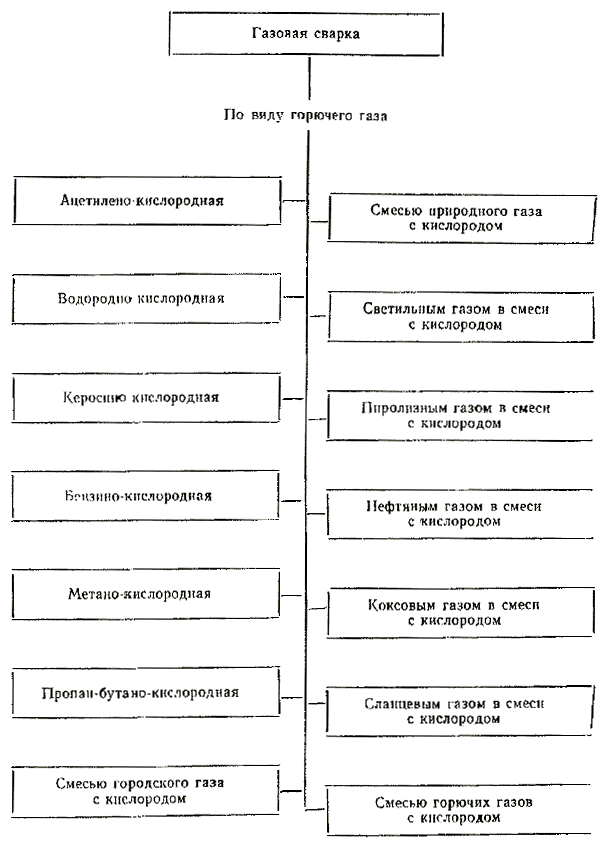

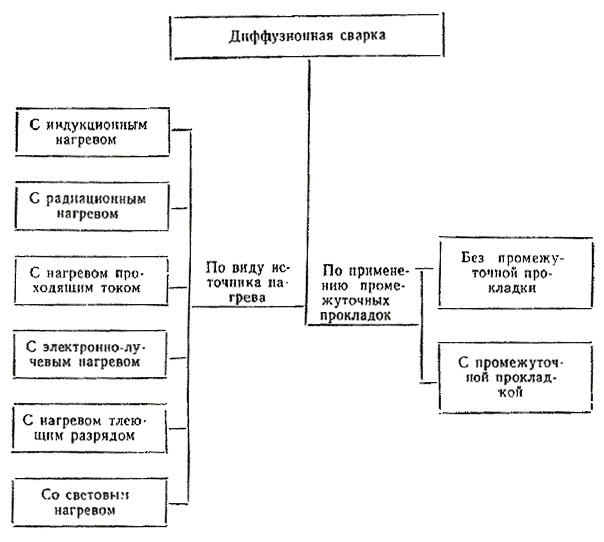

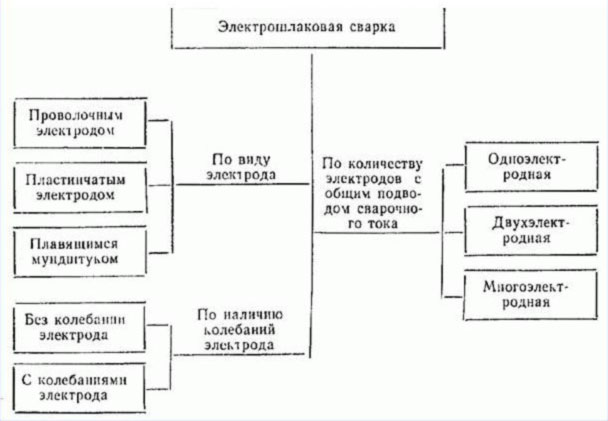

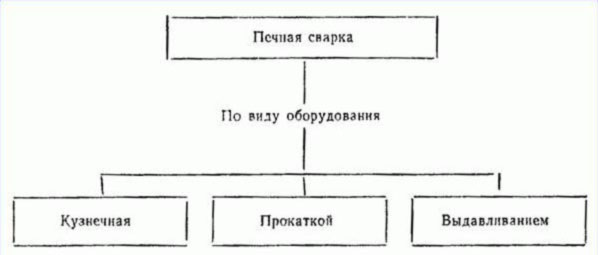

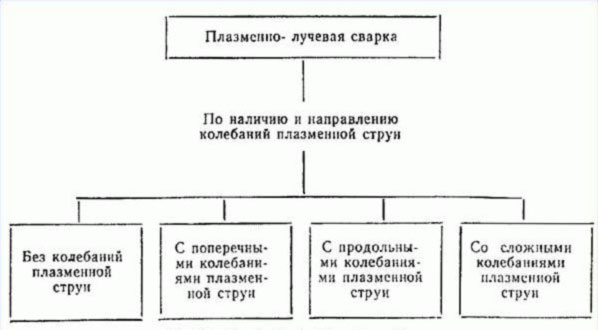

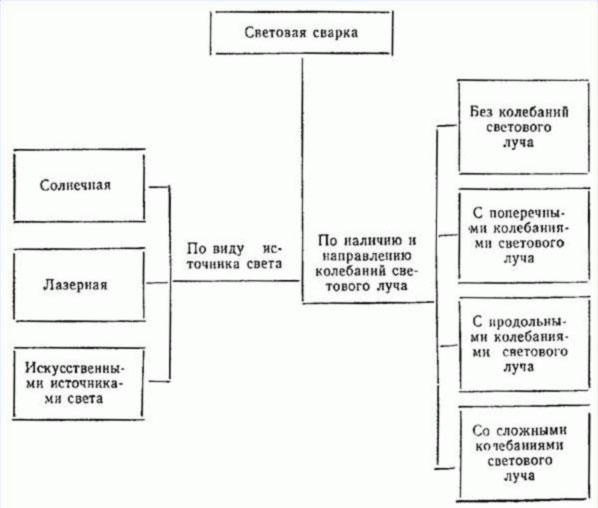

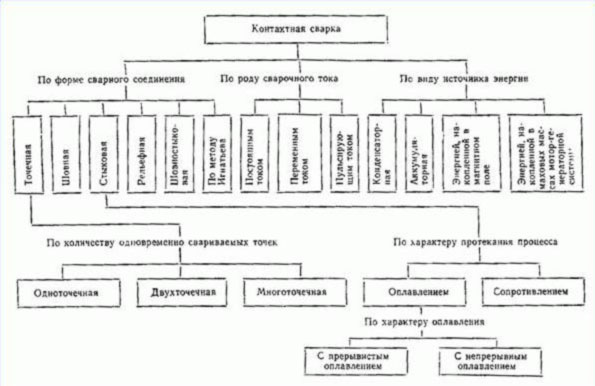

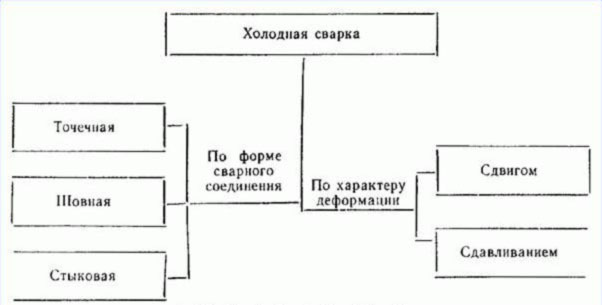

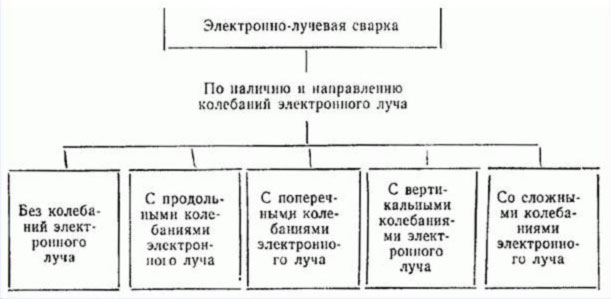

5. Классификация видов сварки по технологическим признакам приведены на черт. 2-12.
6. Термины и определения даны в справочном приложении.
Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Черт. 7
Черт. 8
Черт. 9
Черт. 10
Черт. 11
Черт. 12
ПРИЛОЖЕНИЕ к ГОСТ 19521-74
Справочное
Термин | Определение |
Термический класс сварки | Виды сварки, осуществляемые плавлением с использованием тепловой энергии |
Термомеханический класс сварки | Виды сварки, осуществляемые с использованием тепловой энергии и давления |
Механический класс сварки | Виды сварки, осуществляемые с использованием механической энергии и давления |
